三坐標減少測量誤差，提高測量準確性的方法

三坐標測量機屬于精密測量?jī)x器，在測量過程中對操作者、現在環境等有較高的要求，以免在使用過程中影響測量結果的準確性。我們知道，同一臺三坐標測量機，同一被測物，操作者不同測量結果也可能不會，這是因?yàn)槊總€(gè)操作者的技術不同，操作方式不同也會對測量結果產生一定的影響。因此，在三坐標檢測過程中，需謹慎操作。

因此，在三坐標測量機測量過程中，減少不必要的誤差，提高測量的準確性，是每一位工作人員需要了解和掌握的知識。北瑞科信帶領大家，了解如何提高三坐標測量機測量的準確性。首先，除三坐標測量機自身的測量精度外，我們要了解各個配件的安裝及使用。

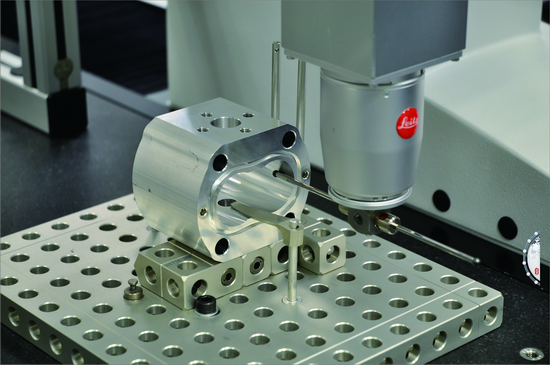

1. 零件的裝夾與固定。

很多用戶在測量零件時，認為零件的自重就可以使零件在測量時不移位。其實由于花崗石臺面非常光滑，直接放置在臺面上的方箱和零件有可能會在測量機重心移動和加速運動產生震動時發生移位，造成測量結果的變化，尤其在零件比較小且輕的情況下，這種可能性是非常大的。其次，臺面上鋪一層橡膠或塑料似乎可以保護臺面，但是也會造成零件的測量重復性差，這里，建議使用等高塊。而變形的零件也要考慮裝夾導致變形的因素。

對于批量檢測，必須采用科學的裝夾方式，3點支撐定位，且必須采用可靠且方便的定位基準，保證裝夾的重復精度。

2. 選擇合理測針配置

a) 選擇合理的測尖

有些“毛坯件”和普通機床加工的零件，沒有經過磨床加工或沒有處理毛刺，由于本身形狀誤差大、有毛刺的等原因也能造成測量結果重復性大。在該情況下，建議采用較大直徑的測尖，且在特征上多采集樣例點，以求取較為平均的效果，獲得良好的重復性。

b) 測針長度或測頭校正的問題。

測針或加長桿的長度、重量對測量的精度和重復性有很大的影響。測頭的負載能力與測頭靈敏性（也即測頭精度）往往是一對矛盾，其能力和價格一般成正比關系。超出測頭負載的加長桿、測針會使測量結果產生擾度誤差，并縮短測頭的使用壽命。所以，在使用加長長度的測針時，要選擇相應較大測力的吸盤或測頭。

同時，對于易變形的工件和測桿微細的測針，要選擇小測力測頭；測量特征時，盡量選擇自動測量，如果必須用手動，請?jiān)诓倏v盒上選擇“慢速”檔。

c) 測頭校驗

測頭校正的正確性是測量準確性的保證，尤其是多測頭位置和星型測頭的校正，一定要進行檢查，才能保證測量的準確。

在使用標準球校驗測頭時，對于測量精度比較高的情況，需要適當?shù)脑黾用恳粚永锏男ｒ?yàn)點數；對于測量復雜曲面曲線特征的情況，需要適當增加校驗的層數。總之，目前，我們提倡至少3層9~12點的校驗方式。在零件測量過程中，設置與測頭校驗一致的測量速度（移動和觸測）和逼近/回退距離，也有助于獲得精確的結果。

最后，不得不提醒的是，我們經常忽視一個細節，那就是，你的測頭組件擰緊了嗎？你的測針紅寶石球面和標準球面清潔到位了嗎？

3. 選擇正確的測量基準

測量要真正為其“客戶”服務，首先要分清楚測量結果為哪個部門所用、怎么用，據此選擇合理的基準。如果，測量結果要用于為下一道工序調整參數提供參考，即測量結果用于加工工藝調整，則測量基準需要與工藝基準統一；如果測量結果需要直接引導工件裝配或者用于工件終驗收，測量基準需要與設計基準統一。設計基準一般是指圖紙上的基準，而工藝基準則根據企業工藝制定，需要與加工工藝人員溝通確認，具體問題具體分析。

4. 建立精確的坐標系

對于3-2-1法坐標系，第一遍為手動建立坐標系，容易帶入操作者的手動誤差，所以，第一次手動建立坐標系后，建議采用自動（DCC）測量的模式，再重新測量坐標系基準特征，重建坐標系，我們稱之為“精建”。

5. 選擇合適的測量和評價方法。

測量方法的問題是造成測量重復性及測量精度問題的最大原因。通常，我們采用“最大包容原則”測量特征，即盡量使測點均勻的分布于全特征的最大面積，但因?yàn)榱慵奶厥庑?，無法滿足這個要求時，就使測量的結果出現很大的誤差或者重復性非常差。

如：測量小于1/4圓或圓弧、測量以一端圓柱為基準的另一端圓柱的同軸度或跳動、長方形平面的垂直度或平行度、短圓錐臺截圓的直徑等等。這些元素的測量如果只是單純用簡單的元素測量方法，就會出現檢測結果和重復性特別差的現象。

遇到這些情況時，要具體情況具體分析，轉換測量方法或測量基準及測量要求，選擇穩定、正確的測量方法，達到測量結果真正反映零件誤差的目的；必要時，還是要與服務部門溝通分析測量用途，以選擇最合適的方法。
