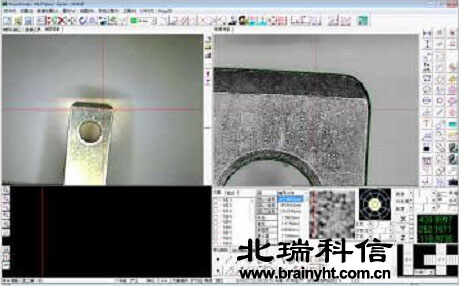

七海影像測量儀專業版測繪軟件功能介紹

EF-8K專業版測繪軟件，是七海測量全新專業版軟件。不僅針對七海在測量業的專業技術“Class Mask無光學尺測量技術”具有最佳的搭配性;在影像測量的先天局限性及功能上，取得突破和提升，由此各項功能得進階與強化，大幅提升了測量與繪圖的精度和效率。

EF-8K軟件的功能有一下十五點：

1.幾何繪圖功能

具備手動繪圖，自動多模式繪制點，線，圓、弧，橢圓，云行線等。并且自動繪圖的功能具有取線的指向功能?？纱蠓冉档兔叄译A等自動繪圖所產生的電腦誤判狀況。

2.繪圖編修功能

包含旋轉，移動，鏡像，復制，修剪，角平分線，平行線，垂線，兩圓相切，交點，七海測量獨創專利智慧R角功能，文字標注等功能。并于圖元繪制完成時，即時顯示該圖元訊息，包括坐標，真圓度，真直度，長度，直徑，半徑等等。

3.幾何測量

包含線性標注，對齊標注，點到線標注，直徑，半徑，角度，坐標標注，PITCH標注，中心距標注等等，并可以選擇輸出各項數據。標注模式可切換為公制，英制及mil模式。

4.智慧R角

七海智慧R角方式，僅需選取相鄰兩邊，不須顧及起點與終點，即可得最接近真實之R角。

5.鳥瞰圖

可以在鳥瞰圖中即時縮放，搜索，以觀察工作局部或者全景之幾何圖元。并可于鳥瞰圖中與主工件視窗同步進行繪圖，標注等作業。

6.逆向工程與對比功能

可與AUTO CAD軟件互相呼應，可將在EF-8000所繪制的幾何圖形轉出為DXF檔案，以供AUTO CAD使用。也可將AUTO CAD之圖檔調入，進行畫面與實體的對比。

7.掃描功能

具備多模式指向掃描功能及自動掃描功能，可將工作進行點圖掃描。并可以按照實際情況將掃描的點集合成線，圓等圖形。

8.拍照功能

具快照（主視窗重點尺寸拍照）及電腦自動接圖（工件全圖拍照）功能。讓您的報表更為豐富有說服力。也可將所有儲存的照片調入進行實物比對。

9.自動定位系統

電動機型可滑鼠在工作視窗，鳥瞰圖，地圖，航道地圖中隨時點選欲前往的位置，工作臺即可自動進行至指定位置，大幅度提升工作效率。

10.自動對焦與輔助對焦

藉由電腦判斷每次的對焦面，以保證變換焦距時測量的重現性及精準度。自動對焦采集數據可調整對焦速度和對焦精度。并可以利用自動對焦進行高度，深度及平面度的測量作業。

11.測量記錄SPC

可將測量的數據輸出至EXCEL,還可選擇數據即時顯示，包括坐標，長度，角度，直徑，半徑等等，并可自動計算最大值，最小值與平均值，協助您進行檢查成績報表的編制。

12.客戶坐標

即時自設客戶坐標原點（0,0），不需要耗時工件擺正，即可以進行坐標標注。

13.陣列功能

配置有矩形陣列與環形陳列及自動擺正功能，對于一模多穴之工作可以輕松自動完成繪制與測量的工作。

14.CNC自動測量功能

自動測量與繪圖功能，光源變化與調整，亮度，對比度等等，都可以同時自動加入編程作業，使自動測量所造成的誤判狀況減至最低。僅需對產品進行一次測量教導模式，即可自動完成CNC自動測量程式，大幅提升效能。

15.影像導航系統

以最簡單的設定與操作，讓使用者在影像過程中能隨時了解目前所在位置及其動向。就像你開車使用GPS一樣，使你能更方便更快速達到你所要求的效能。

北瑞科信是七海測量授權代理商，從事專業的影像測量儀銷售及服務，更多影像測量儀資訊登錄公司官網:guo-guang.com查詢。
